La función de esta unidad de Selectores Automáticos Vefben, es seleccionar en forma automática una de las fases de la red trifásica cuando exista un corte de una de ellas.

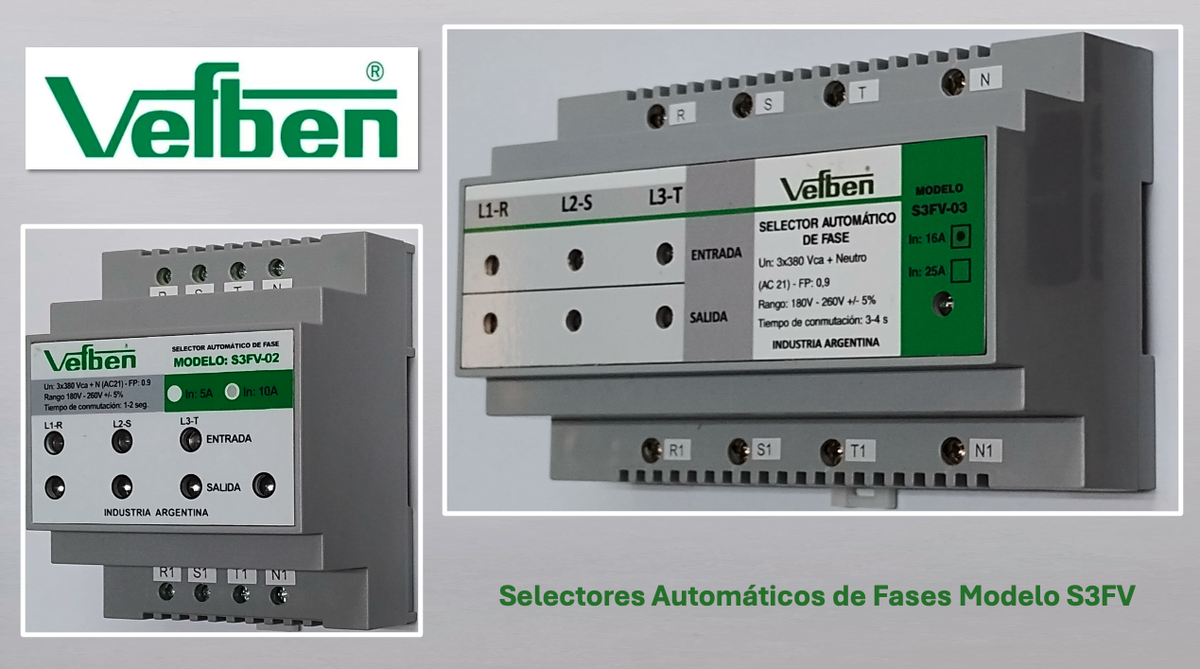

Selectores Automáticos de Fases Modelo S3FV Vefben
La función de estas unidades de Selectores Automáticos Vefben es seleccionar en forma automática una de las fases de la red trifásica cuando exista un corte de una de ellas.
Comando y sensado electrónico.
Bornes prensacables de alta resistencia protegidos entre ellos.
Características Complementarias:
• Comando y censado: electrónico.
• Entradas / salidas: bornes prensacables de alta resistencia mecánica protegidos entre ellos.
• Tensión de alimentación: 3 x 380 V 50 Hz + N
• Cambio de fase por límite de tensión: Mínima: 180 Vca. (+/- 5%) en las tres fases
• Desconexión por límite de tensión: Máxima: 260 Vca. (+/- 3%) en las tres fases
• Tiempo de conmutación ida: 2-3 seg.
• Tiempo de conmutación vuelta: 1-2 seg.
• Temperatura de trabajo: -10/+60ºC.
• Medidas: 75 x 95 x 120 mm.
Modelos:
• S3FV-02 (5 A ó 10 A)
• S3FV-03 (16 A ó 25 A)
Instrucciones para su Instalación:
ENTRADAS: R, S, T, N.
SALIDAS: R1, S1, T1, N1.
Las protecciones (fusibles o llaves térmicas) se seleccionarán según la carga, instalándose en la entrada.
Se deberán conectar las tres fases y el neutro para su correcto
Funcionamiento:
Se podrá colocar testigos de operación en los bornes indicados a fin de indicar la fase activa y/o la de espera.
Descripción General:
La función de esta unidad es seleccionar en forma automática una de las fases de la red trifásica para abastecer un consumo monofásico en caso de un corte de
una de ellas.
El sistema comienza por una llamada “preferencial” por ser esta la que se conecta al iniciarse el sistema por primera vez o luego de un corte de energía.
Si llegara a faltar dicha fase o su valor de tensión fuera inferior a los valores predeterminados, el equipo conmutará en forma automática a otra que se encuentre presente en condiciones de ser conectada. Al retornar la/s fase/s faltante/s, automáticamente se retorna al estado inicial
Si la potencia de la carga a conectarse superara el valor especificado para los contactos de salida (5 A, 10A, 16A, o 25A, cos φ 0,9), deberá utilizarse reles o contactores de la capacidad necesaria.
