Circuitos de automático tanque cisterna y sus diferentes variantes

En nuestro quehacer diario como profesionales electricistas nos encontramos con diversas situaciones problemáticas , por lo tanto tenemos que estar preparados para brindar la solución al pedido del cliente, a través de esta guía trataremos de brindar la mejor solución posible a cada uno de los desafíos que nos plantean.

Partiremos de una situación problemática de la vida diaria de un electricista

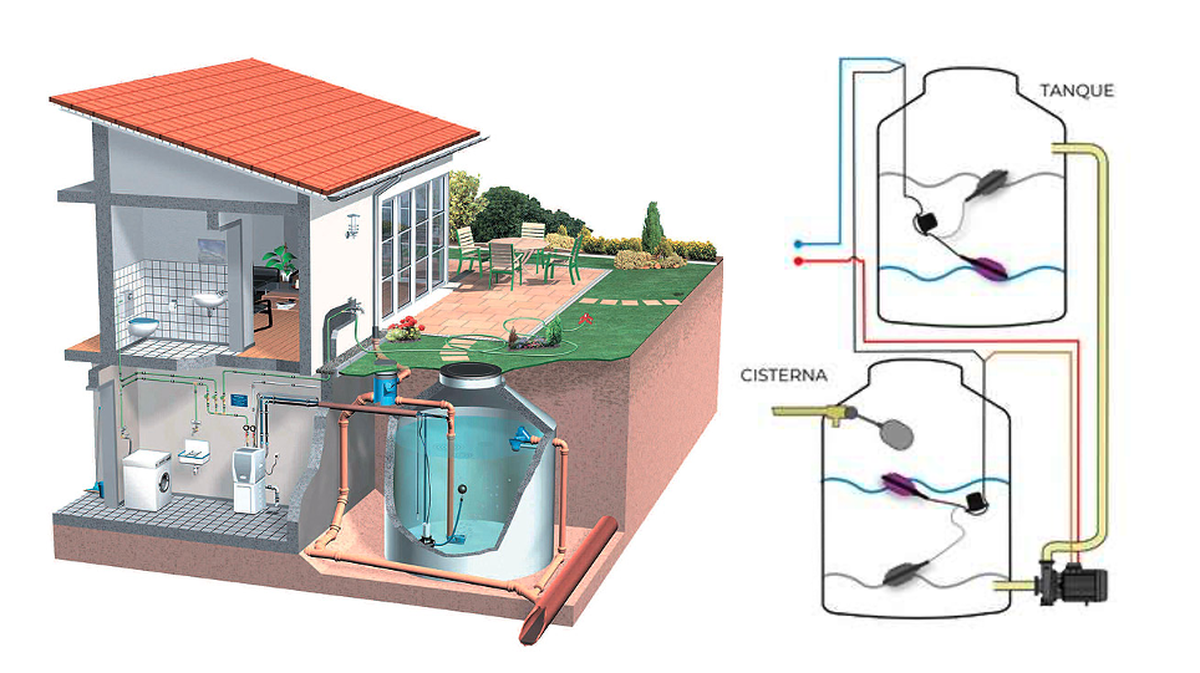

al cual se le encomienda el armado de un sistema para llenar de agua a un tanque superior desde un tanque inferior.

El mismo tendrá que trabajar conjuntamente con el plomero para poder satisfacer los requerimientos del usuario, puesto que será el encargado de la construcción de la parte hidráulica.

En primer momento se le pide algo sencillo y barato para luego con el tiempo

hacerlo más complejo y completo al sistema, trabajaremos diseñando y

ensayando el sistema en CADE SIMU

Partiremos de esta situación problemática

Un usuario me pide conectar a la red eléctrica una bomba de agua

monofásica, ya que hizo instalar con el plomero un tanque elevado y un

tanque inferior, por los permanentes corte de agua que sucedía a diario. Para ello se lo ejecuto de la siguiente manera:

Se realiza el proyecto con un software llamado CADE SIMU el cual trabaja

con la simbología internacional que nos permite proyectar, diseñar y simular circuitos eléctricos y corregir posibles fallas antes de llevarlo a la práctica.

CONTENIDO

1 - Arranque directo con interruptor termomagnético.

2 - Arranque directo con interruptor termomagnético más interruptor diferencial.

3 - Arranque con automático tanque superior + interruptor termomagnético +

interruptor diferencial.

4-arranque con automático tanque superior y automático de tanque inferior + interruptor termomagnético + interruptor diferencial.

5-arranque con automático tanque superior y automático de tanque inferior mas

contactor en 220V + interruptor termomagnético + interruptor diferencial.

6-arranque con automático tanque superior y automático de tanque inferior más contactor en 220V y protección de un fusible + interruptor termomagnético +

interruptor diferencial.

7-arranque con automático tanque superior y automático de tanque inferior mas

contactor en 220V y protección de un fusible + interruptor termomagnético +

interruptor diferencial + interruptor termomagnético de protección circuito de

comando.

8-arranque con automático tanque superior + automático de tanque inferior más contactor en 24V y protección de un fusible + interruptor termomagnético para comando + interruptor termomagnético + interruptor diferencial.

9-arranque con automático tanque superior + automático de tanque inferior más contactor en 24V y protección de un fusible + interruptor termomagnético para comando + interruptor termomagnético + interruptor diferencial + indicador lumínico ámbar presencia de 220V.

10-arranque con automático tanque superior + automático de tanque inferior más contactor en 24V y protección de un fusible + interruptor termomagnético para comando + interruptor termomagnético + interruptor diferencial + indicador lumínico ámbar presencia de 220V + indicador lumínico color verde motor en marcha.

11-arranque con automático tanque superior + automático de tanque inferior más contactor en 24V y protección de un fusible + interruptor termomagnético para comando + interruptor termomagnético + interruptor diferencial + indicador lumínico ámbar presencia de 220V + indicador lumínico color verde motor en marcha + selectora de 3 posiciones manual apagado automático.

12-arranque con automático tanque superior + automático de tanque inferior más contactor con bobina de 24V y protección de un fusible + interruptor termomagnético para comando + transformador 220-24V protegido por fusible + indicador lumínico ámbar presencia de fase protegido por fusible + indicador verde motor encendido.

13-arranque con automático tanque superior + automático de tanque inferior más contactor con bobina de 24V y protección de un fusible + interruptor termomagnético para comando + transformador 220-24V protegido por fusible + indicador lumínico ámbar presencia de fase protegido por fusible + indicador verde motor encendido + electro válvula para funcionamiento manual.

14-arranque con automático tanque superior + automático de tanque inferior más contactor con bobina de 24V y protección de un fusible + interruptor termomagnético para comando + transformador 220-24V protegido por fusible + indicador lumínico ámbar presencia de fase protegido por fusible + indicador verde motor encendido + electro valvular para funcionamiento manual + electroválvula para funcionamiento automático.

15-arranque con automático tanque superior + automático de tanque inferior más contactor con bobina de 24V y protección de un fusible + interruptor termomagnético para comando + transformador 220-24V protegido por fusible + indicador lumínico ámbar presencia de fase protegido por fusible + indicador verde motor encendido + electroválvula para funcionamiento manual +

electroválvula para funcionamiento automático + indicadores lumínico para funcionamiento automático manual.

l15-arranque con automático tanque superior + automático de tanque inferior más contactor con bobina de 24V y protección de un fusible + interruptor termomagnético para comando + transformador 220-24V protegido por fusible + indicador lumínico ámbar presencia de fase protegido por fusible + indicador verde motor encendido + electroválvula para funcionamiento manual +

electroválvula para funcionamiento automático.

16-arranque con automático tanque superior + automático de tanque inferior más contactor con bobina de 24V y protección de un fusible + interruptor termomagnético para comando + transformador 220-24V protegido por fusible + indicador lumínico ámbar presencia de fase protegido por fusible + indicador verde motor encendido + electroválvula para funcionamiento manual + electroválvula para funcionamiento automático + interruptor horario para riego
