Mitigación de corrientes galvánicas en rodamientos por el uso de Variadores de Frecuencia

La implementación de Variadores de Frecuencia en Motores Eléctricos industriales ha optimizado el control de procesos, pero ha introducido el desafío crítico de las Corrientes en Rodamientos. Estas descargas eléctricas internas, provocadas por voltajes de modo común, generan una erosión prematura que compromete la integridad mecánica del activo si no se aplican medidas de mitigación adecuadas.

Origen eléctrico del daño mecánico: El fenómeno del voltaje de eje

El uso de un Variador de Frecuencia (VFD) introduce voltajes de modo común debido a la rápida conmutación de los transistores IGBT. Esta conmutación, basada en la Modulación por Ancho de Pulsos (PWM), no es perfectamente equilibrada, lo que genera un potencial eléctrico en el estator que se induce capacitivamente en el rotor. Dado que el rotor está "flotando" eléctricamente, este potencial busca un camino de menor resistencia hacia la tierra.

En un motor convencional, el único camino disponible hacia la carcasa (tierra) es a través de los rodamientos. El lubricante del rodamiento actúa como un dieléctrico, pero cuando el voltaje inducido supera la rigidez dieléctrica de la película de aceite —fenómeno conocido como voltaje de ruptura—, se produce una descarga disruptiva. Estas Corrientes en Rodamientos ocurren miles de veces por segundo, creando un proceso de mecanizado por descarga eléctrica (EDM) que destruye las superficies metálicas de las pistas y los elementos rodantes.

Identificación del daño por micro-arcos: Fluting y picaduras (pitting)

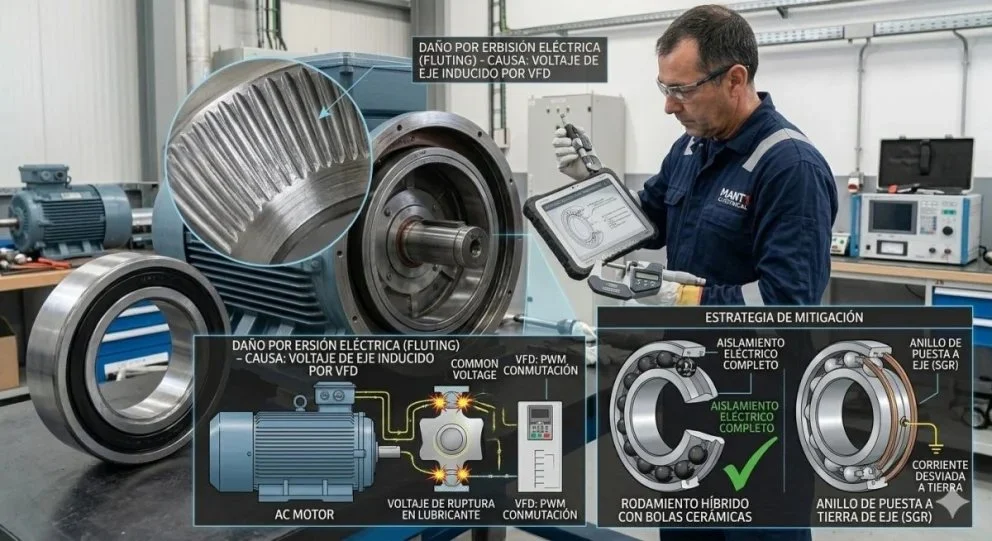

El daño provocado por estas corrientes galvánicas es difícil de detectar mediante inspección visual externa hasta que el rodamiento entra en una fase de falla catastrófica. Sin embargo, el análisis de fallas tras el desmontaje revela patrones inequívocos. El síntoma más característico es el fluting o estriado, que consiste en una serie de marcas o surcos paralelos en la pista de rodadura, similares a una tabla de lavar.

Este estriado es el resultado de la transferencia de metal fundido por los micro-arcos. Además del fluting, se observa un oscurecimiento del lubricante debido a la carbonización de las moléculas de aceite por las altas temperaturas de las chispas. Esto altera la viscosidad y las propiedades de extrema presión del aceite, acelerando el desgaste mecánico convencional. El técnico debe ser capaz de diferenciar un fallo por fatiga mecánica (descarcarillado) de uno por erosión eléctrica (pitting), ya que sustituir el rodamiento sin corregir la causa eléctrica solo llevará a una nueva falla en pocos meses.

Estrategias de mitigación mediante anillos de puesta a tierra y escobillas

Para proteger los Motores Eléctricos, la solución más efectiva es desviar las corrientes parásitas antes de que lleguen al rodamiento. Los anillos de puesta a tierra de eje (SGR - Shaft Grounding Rings) utilizan millones de microfibras conductoras que mantienen un contacto constante con el eje rotativo, ofreciendo un camino de impedancia casi nula hacia la carcasa del motor.

A diferencia de las escobillas de carbono tradicionales, los anillos de microfibras son más resistentes a la contaminación y no requieren un mantenimiento tan frecuente. Al instalar estos dispositivos, se asegura que el voltaje de eje se mantenga por debajo de los 2V a 5V, nivel considerado seguro para evitar la ruptura del film lubricante. Es vital que la instalación incluya una limpieza profunda del eje (eliminando pinturas o óxidos) para garantizar una continuidad eléctrica perfecta entre el anillo conductor y el acero del eje.

Ventajas de los rodamientos aislados y cerámicos en aplicaciones con VFD

En aplicaciones críticas o motores de gran potencia (superiores a 100 HP), la simple puesta a tierra del eje puede ser insuficiente debido a las corrientes de circulación de alta frecuencia. En estos casos, la ingeniería de mantenimiento opta por el aislamiento físico.

Rodamientos con recubrimiento cerámico

Estos rodamientos poseen una capa de óxido de aluminio proyectada por plasma en el aro exterior o interior. Esta capa actúa como un aislante eléctrico con una resistencia superior a los 100 MΩ, bloqueando el paso de las Corrientes en Rodamientos. Son ideales porque mantienen las dimensiones estándar de los rodamientos de acero, facilitando el reemplazo directo.

Rodamientos híbridos

Los rodamientos híbridos utilizan bolas de nitruro de silicio ($Si_3N_4$) en lugar de acero. Al ser las bolas un material cerámico aislante, es físicamente imposible que la corriente circule a través de ellas. Además de la protección eléctrica, estos rodamientos ofrecen menores temperaturas de operación y mayor vida útil del lubricante debido a la baja densidad y dureza del material cerámico. Aunque su costo inicial es mayor, el retorno de inversión (ROI) se justifica plenamente al evitar paradas de producción en procesos continuos accionados por Variadores de Frecuencia.

Integración de cables simétricos y filtrado de modo común

Finalmente, no se debe ignorar la infraestructura de cableado. El uso de cables específicos para VFD, que poseen un diseño simétrico de los conductores de tierra y un blindaje de alta cobertura, ayuda a reducir la magnitud de los voltajes inducidos. Los filtros de modo común (núcleos de ferrita o inductores) instalados a la salida del Variador de Frecuencia también son herramientas potentes, ya que reducen la tasa de crecimiento del voltaje ($dv/dt$), suavizando los pulsos que llegan al motor.

La combinación de un buen cableado, el filtrado de la señal y la protección física del rodamiento constituye el "triángulo de oro" de la confiabilidad en sistemas de velocidad variable. Un motor bien protegido no solo tendrá una vida mecánica más larga, sino que presentará menos problemas de interferencia electromagnética (EMI) en los sistemas de control cercanos.

Entender que el fallo de un rodamiento puede tener un origen puramente eléctrico es el primer paso para modernizar la gestión de activos. La mitigación de las corrientes galvánicas en sistemas con Variadores de Frecuencia es una inversión necesaria para garantizar la disponibilidad de los Motores Eléctricos en la industria 4.0.
